Projekt Konstrukcji Wsporczej pod Urządzenia Przemysłowe – Optymalizacja Węzłów z IDEA StatiCa
Informacje na temat projektu
Przedmiotem projektu jest konstrukcja wsporcza pod urządzenia przemysłowe.
Z uwagi na uwarunkowania technologiczne urządzenia zostały zlokalizowane nad istniejącym budynkiem, co wymusiło zaprojektowanie konstrukcji przestrzennej nad istniejącym obiektem.
Geometria konstrukcji:
– wysokość 20,0m
– rozpiętość kratownic 25,4m
– tonaż konstrukcji ~120ton
W wyniku dużych obciążeń od urządzeń (2x160ton + 2x73tony) oraz ograniczeń co do geometrii konstrukcji (wysokość oraz rozstaw kratownic) w elementach kratownic otrzymano siły osiowe rzędu 4400kN.

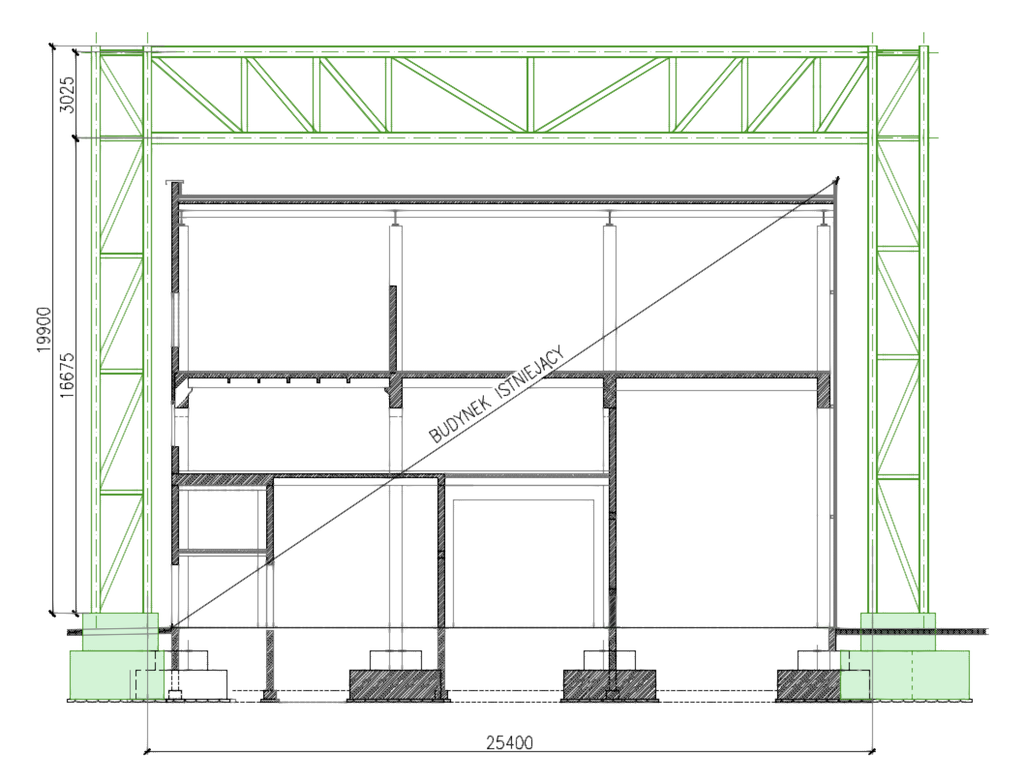

Przekrój poglądowy konstrukcji:

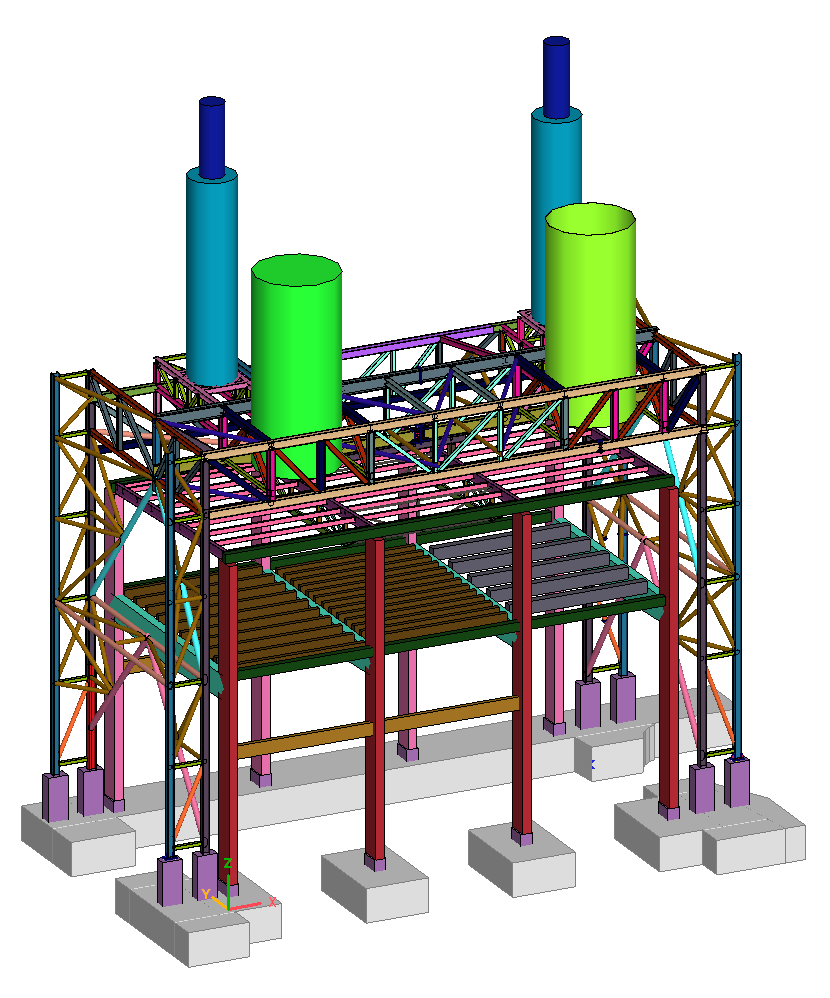

Model obliczeniowy konstrukcji wykonany w programie Axis VM wer.6

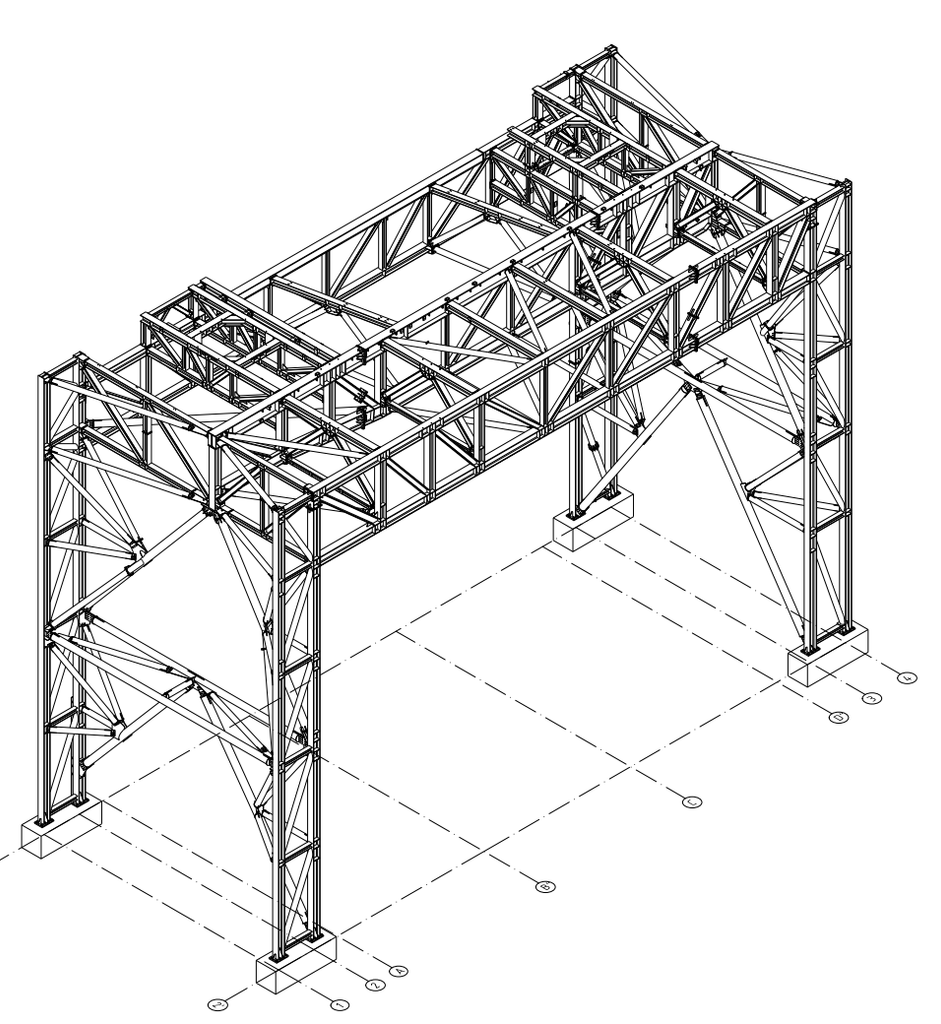

Widok konstrukcji stalowej
Wyzwanie dla inżynierów
Zaprojektowanie węzłów konstrukcji na siły rzędu 4400kN stanowiło główne wyzwanie projektu warsztatowego konstrukcji stalowej.
Rozwiązania i wyniki
Program IDEA StatiCa umożliwił zaprojektowanie węzłów konstrukcji o złożonej geometrii.
- WĘZEŁ PODPOROWY KRATOWNICY

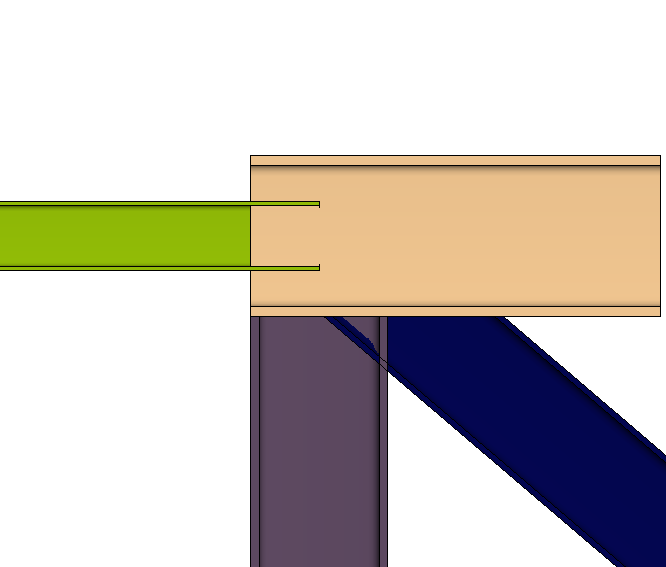

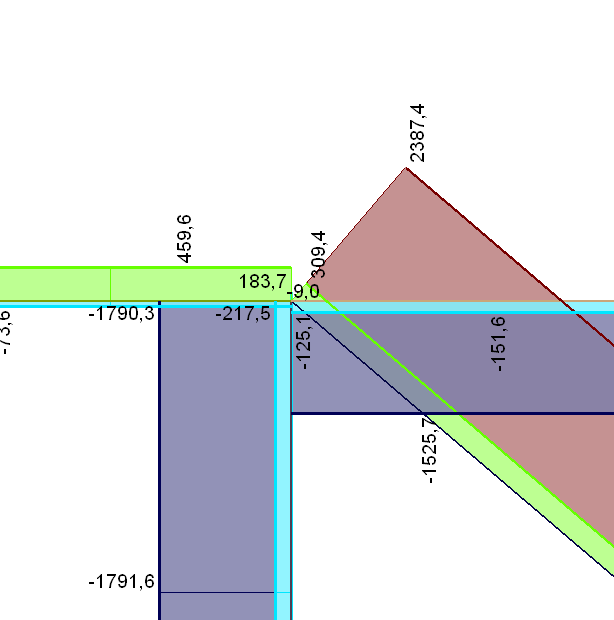

Widok węzła w programie obliczeniowym

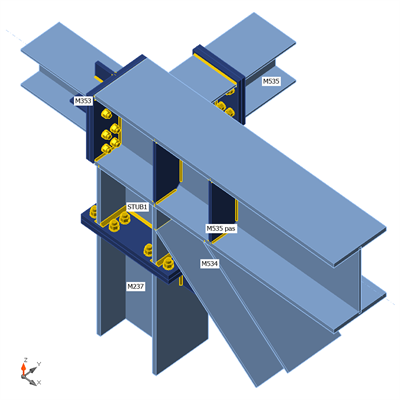

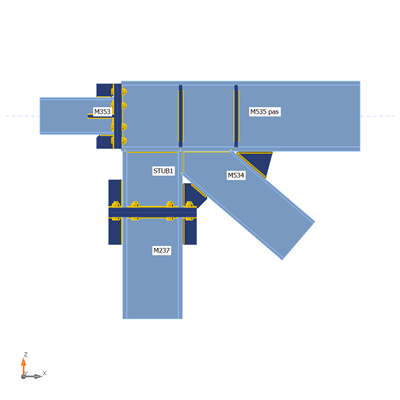

Model węzła w programie IDEA StatiCa

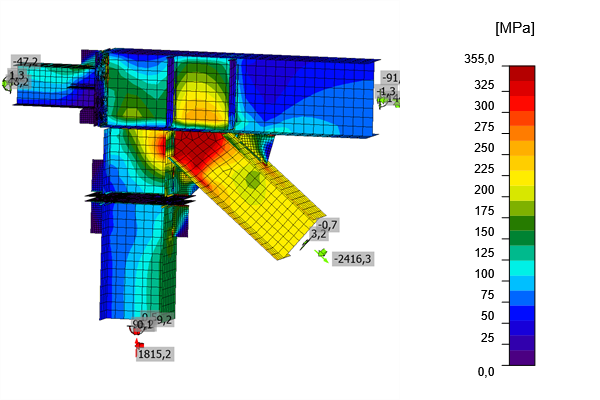

Wyniki analizy – IDEA StatiCa

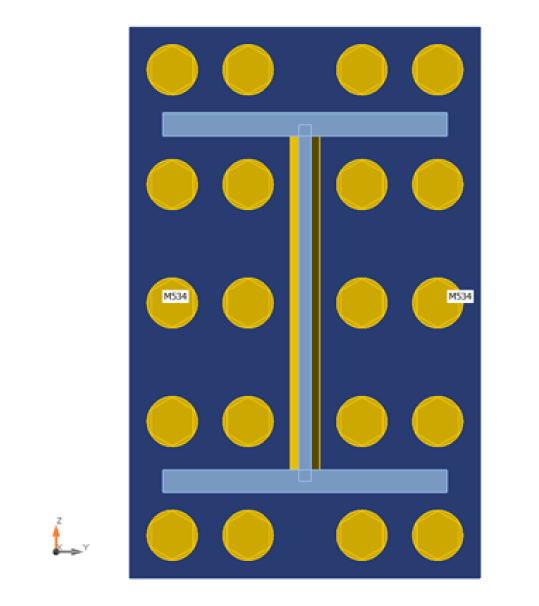

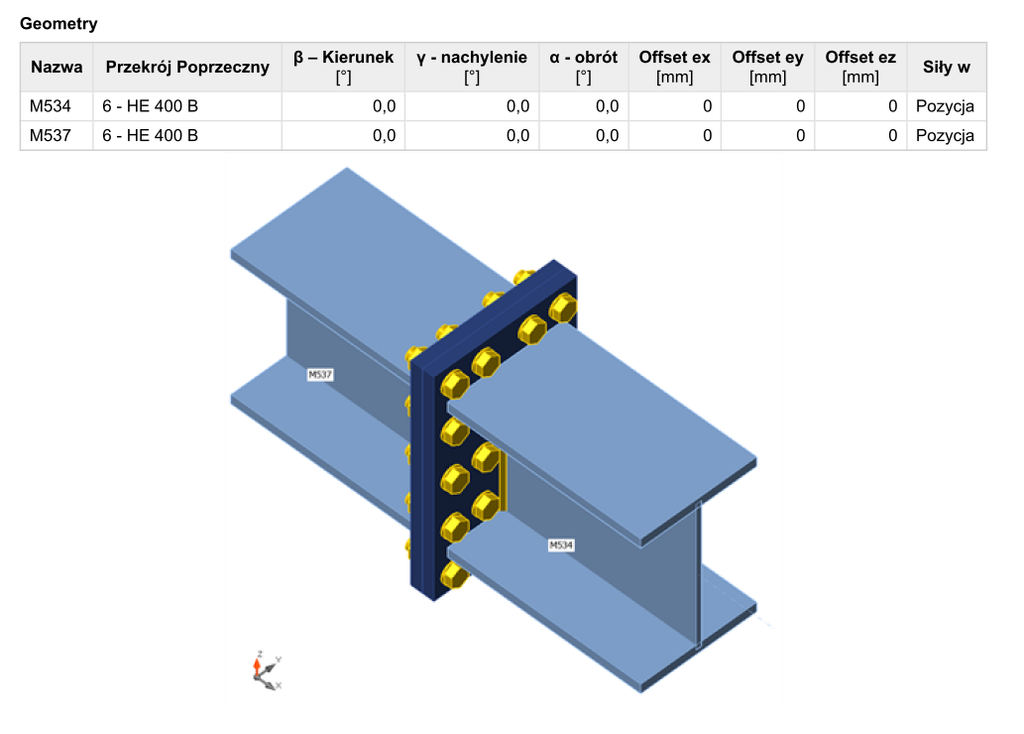

- STYK PASA DOLNEGO KRATOWNICY – siała osiowa 4262 kN – styk montażowy, śruby M30 kl.10.9

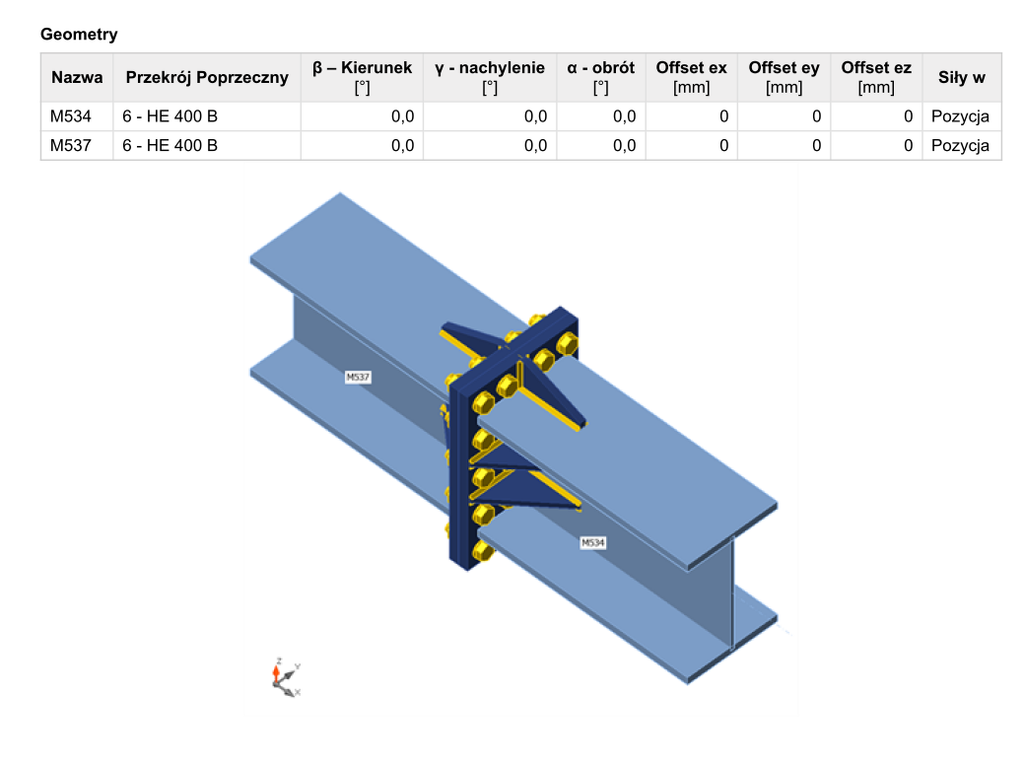

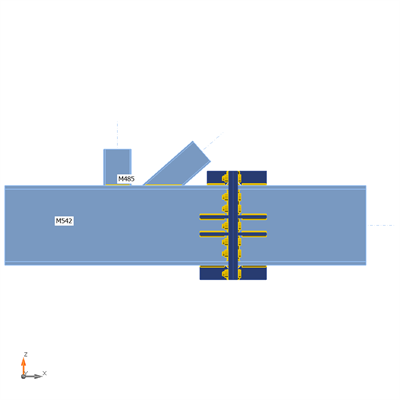

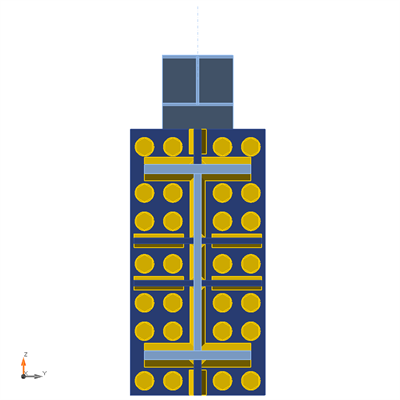

Model węzła w programie IDEA StatiCa

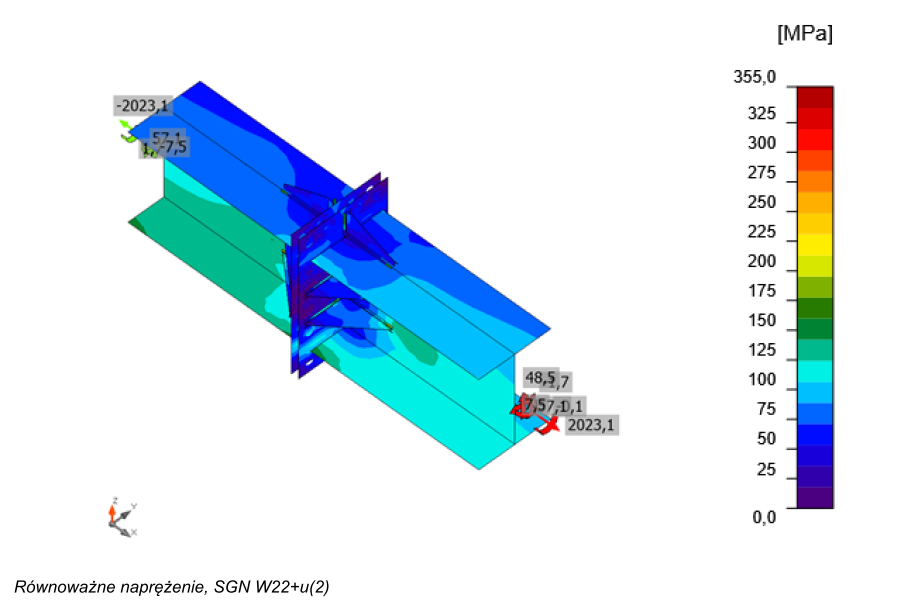

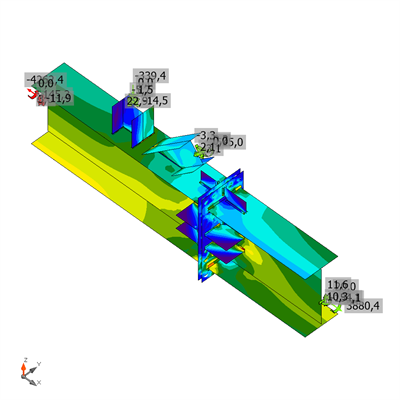

Wyniki analizy – IDEA StatiCa

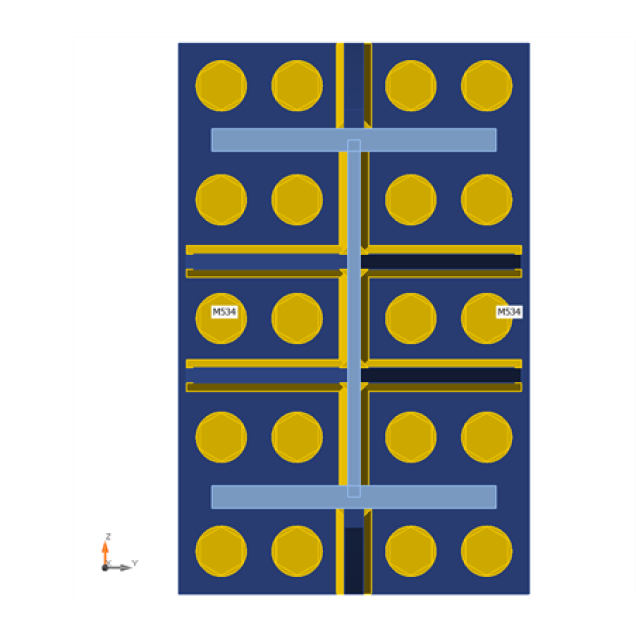

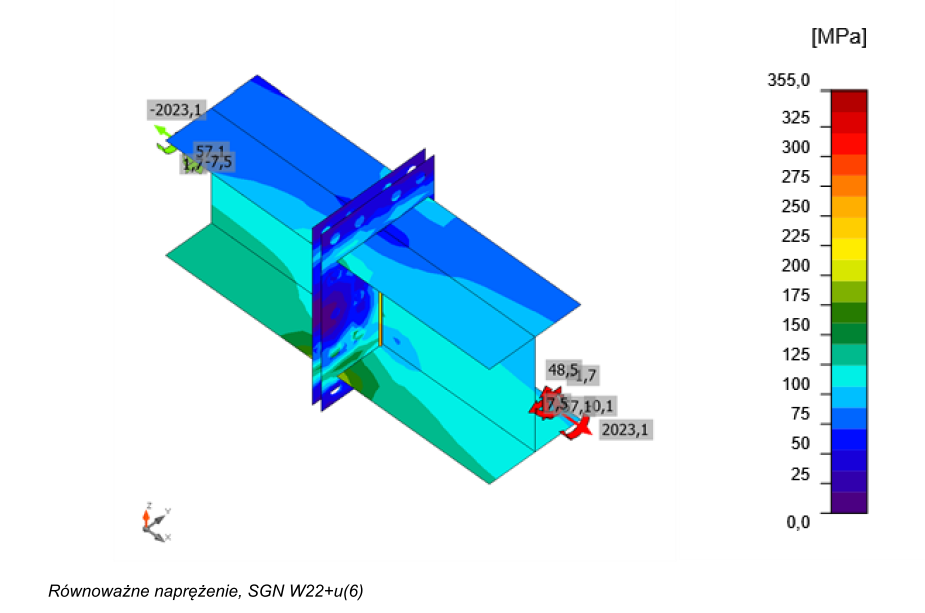

- ANALIZA WPŁYWU UŻEBROWANIA NA ROZKŁAD SIŁ W STYKU MONTAŻOWYM
Podsumowanie
Program Idea StatiCa umożliwił zaprojektowanie węzłów konstrukcji o złożonej geometrii oraz styków montażowych z dużą ilością śrub, gdzie standardowe procedury normowe oraz programy obliczeniowe na nich oparte nie mogły zostać zastosowane.
